2024.104.111 Jaringan LAN dengan Hub menggunakan Topologi Star

JOB SHEET

SMK TUNAS HARAPAN PATI

Program Keahlian	Mata Pelajaran	Kode Mata Pelajaran
Teknik Jaringan Komputer dan Telekomunikasi (TJKT)	Komputer dan Jaringan Dasar (KJD)	10.01/KJD/2324
Tingkat / Kelas	Mata Pelajaran	Waktu
X TJKT 1	Menginstal Local Area Network (LAN)	6 x 45 Menit
	Materi Pokok	Tanggal Praktikum
	Menginstal Jaringan LAN dengan Hub menggunakan Topologi Star	April 2024
	Nama Siswa	Score
	104 ANDHIKA NOORHIDAYAT  111 DIAN AYU OKTAVIA	96

I. TUJUAN

1. Siswa mengenal Sistem Jaringan
2. Siswa mengenal Sistem Jaringan LAN dengan menggunakan Hub
3. Siswa mampu menginstal Sistem Jaringan LAN dengan 3 PC Client

II. ALAT DAN BAHAN

1. LCD Proyektor
2. PC atau Laptop yang telah terinstal Windows 10
3. Panduan Menginstal Jaringan LAN
• https://komunitassoftware.blogspot.com/2022/11/cara-membuat-jaringan-lan.html
• https://komunitassoftware.blogspot.com/2019/10/cara-sharing-file-antar-komputer.html

III. KESELAMATAN KERJA

1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan
2. Mengatur PC, Hub dan kabel power serapi mungkin
3. Menggunakan kacamata pelindung radiasi
4. Menggunakan screen monitor untuk keamanan data
5. Membackup data data penting ke memori eksternal
6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

1. Sambungkan masing masing PC (PC A, PC B dan PC C) dan Kabel Power ke dalam Hub

2. Klik Win + R dan Ketik Control Panel akan muncul menu berikut ini

 3. Lakukan seperti pada bagan di bawah ini

4. Pada menu Change Advanced Sharing Settings lakukan pengaturan sebagai berikut :

5. Lakukan screenshoot Pengaturan IP dan PING pada PC A, PC B dan PC C sebagai berikut :

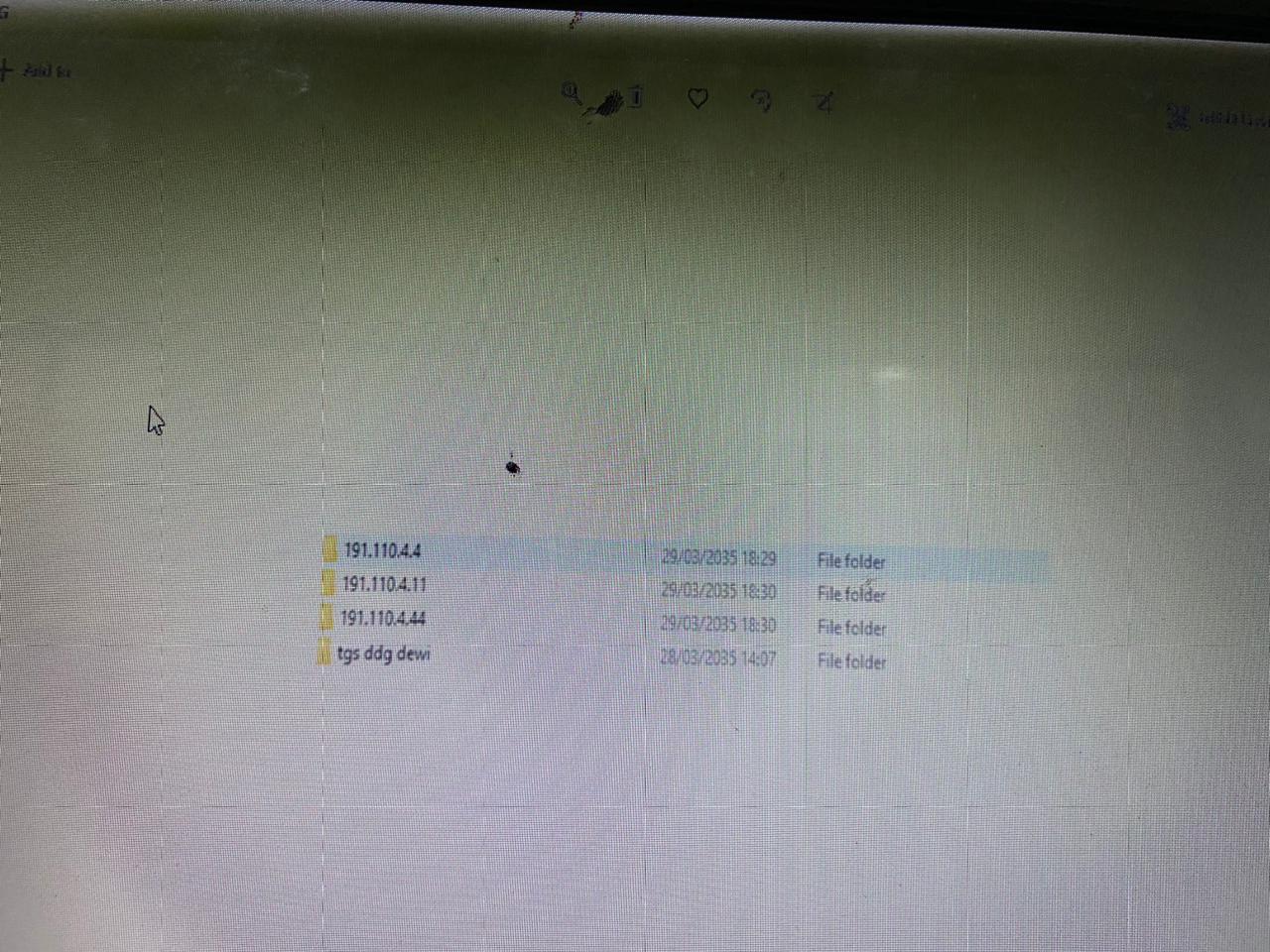

6. Lakukan screenshoot Pengaturan Folder pada PC A, PC B dan PC C sebagai berikut :

7. Screenshoot Pengaturan IP, PING dan Pengaturan-pengaturan Folder pada PC A, PC B dan PC C ke PC A sebagai berikut :

V. PERTANYAAN

1. Tuliskan kepanjangan dari IP dan PING !
2. Apa yang dimaksud dengan PING 191.110.1.2 !
3. Apa yang dimaksud dengan Replay from 191.110.1.2 !
4. Tuliskan kepanjangan dari TTL !
5. Apa yang dimaksud dengan CMD
6. Jelaskan langkah langkah untuk menonaktifkan Firewall !.
7. Jelaskan apa yang dimaksud dengan Firewall !
8. Jelaskan langkah langkah untuk mengatur IP Address 191.110.1.2 !
9. Jelaskan langkah langkah untuk sharing sebuah folder yang bernama 191.110.1.2 ke dalam jaringan.
10. Jelaskan apa yang dimaksud dengan Read/Write pada saat sharing folder

V. JAWABAN



1. Internet Protocol dan Packet Internet Groper
2. Perintah untuk mengirim paket data ke alamat IP 191.110.1.2 untuk mengukur waktu yang diperlukan dalam mengirim dan menerima respons dari alamat IP tersebut. Ini adalah cara untuk menguji koneksi ke host tertentu di jaringan.
3. Respons dari alamat IP 191.110.1.2 terhadap perintah PING yang telah dikirim. Ini menunjukkan bahwa host yang dituju mampu menerima paket data dan mengirim kembali responsnya, menandakan bahwa koneksi antara host pengirim dan tujuan berfungsi dengan baik.
4. Time To Live
5. fitur yang dapat digunakan untuk mengelola sistem operasi, khususnya bagi pengguna Windows.
6. Win + r => control panel => sistem and security => windows defender firewall => turn windows defender firewall on or off
7. sebuah sistem atau perangkat yang mengizinkan lalu lintas jaringan yang dianggap aman untuk melaluinya dan mencegah lalu lintas jaringan yang tidak aman.
8. Win + r => control panel => network and internet => network and center sharing => change adapter setting...... Ethernet........... Properties =>inthernet protocol version 4 TCP/IP V 4
9. - Buka File Explorer dan temukan folder yang ingin Anda bagikan (misalnya, folder dengan nama "191.110.1.2").

- Klik kanan pada folder tersebut dan pilih "Properties".

- Di jendela Properties, pilih tab "Sharing".

- Klik tombol "Advanced Sharing...".

- Di jendela "Advanced Sharing", centang kotak "Share this folder".

- Anda dapat memberikan nama berbagi yang diinginkan untuk folder tersebut atau membiarkan nama defaultnya.

- Klik tombol "Permissions" untuk mengatur izin akses.

- Di jendela "Permissions", Anda dapat menambahkan pengguna atau grup dengan mengeklik tombol "Add", lalu pilih pengguna atau grup yang ingin Anda berikan izin.

- Atur izin yang diinginkan (Read, Change, atau Full Control) untuk setiap pengguna atau grup.

- Setelah mengatur izin, klik "OK" untuk menutup jendela "Permissions".

- Kembali ke jendela "Advanced Sharing", klik "OK" untuk menutupnya.

- Di jendela Properties, pastikan opsi "Share this folder" sudah dicentang.

- Klik "Apply" dan kemudian "OK" untuk menyimpan pengaturan.

 10. Read/Write (R/W) adalah keadaan dimana data atau lebih tepatnya memory/storage dapat kita lakukan pembacaan dan juga penulisan data, jadi bisa melakukan Copy data dan juga sekaligus Save / Update Data pada memory tersebut.
