2024.334.339 Jaringan LAN dengan Hub menggunakan Topologi Star


JOB SHEET
SMK TUNAS HARAPAN PATI


Program Keahlian Mata Pelajaran Kode Mata Pelajaran
Teknik Jaringan Komputer dan Telekomunikasi (TJKT) Komputer dan Jaringan Dasar (KJD)10.01/KJD/2324
Tingkat / Kelas Mata Pelajaran Waktu
X TJKT 3 Menginstal Local Area Network (LAN) 6 x 45 Menit


Materi Pokok Tanggal Praktikum

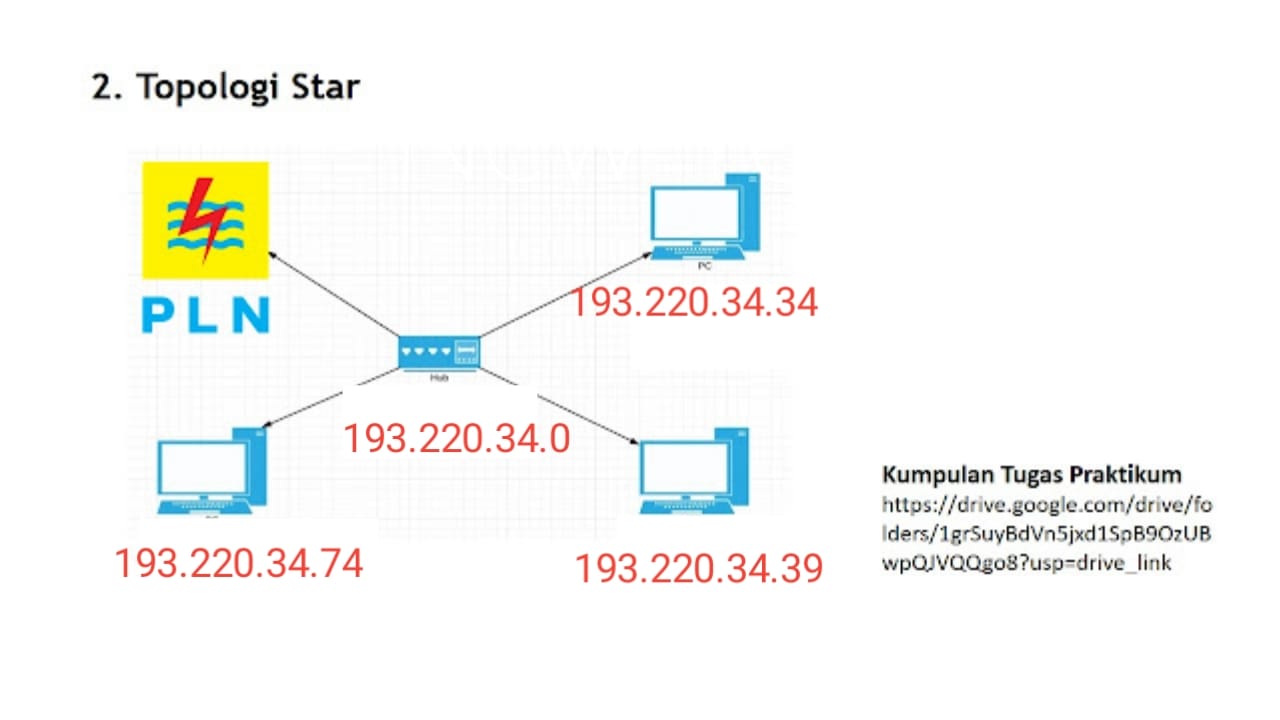

Menginstal Jaringan LAN dengan Hub menggunakan Topologi Star April 2024
Nama Siswa Score
334. Rohman nandha di Harto
339. Zumaroh velisa Rahmawati
92

I. TUJUAN
  1. Siswa mengenal Sistem Jaringan
  2. Siswa mengenal Sistem Jaringan LAN dengan menggunakan Hub
  3. Siswa mampu menginstal Sistem Jaringan LAN dengan 3 PC Client
  4. Siswa mampu Sharing file dan folder dalam Jaringan LAN dengan menggunakan 3 PC.
II. ALAT DAN BAHAN
  1. LCD Proyektor
  2. PC atau Laptop yang telah terinstal Windows 10
  3. Panduan Menginstal Jaringan LAN
III. KESELAMATAN KERJA
  1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan
  2. Mengatur PC, Hub dan kabel power serapi mungkin
  3. Menggunakan kacamata pelindung radiasi
  4. Menggunakan screen monitor untuk keamanan data
  5. Membackup data data penting ke memori eksternal
  6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan
IV. LANGKAH KERJA
1. Sambungkan masing masing PC (PC A, PC B dan PC C) dan Kabel Power ke dalam Hub




2. Klik Win + R dan Ketik Control Panel akan muncul menu berikut ini

 3. Lakukan seperti pada bagan di bawah ini


Win + R

Klik Control Panel

Klik System And Security

Klik Windows Defender Firewall

Klik Turn Windows Defender Firewall on or off

Win + R

Klik Control Panel

Network And Internet

Network And Center Sharing

Change adapter settings

Ethernet

Properties

Internet Protocol version 4 TCP/IP v 4

Melakukan PING

Win + R

CMD

ping 193.220.34.34

CMD

ping 193.220.34.39

Win + R

Klik Control Panel

Network And Internet

Network And Center Sharing

Change advanced Sharing settings

Ethernet

Properties

Private

Public

All Networks


4. Pada menu Change Advanced Sharing Settings lakukan pengaturan sebagai berikut :

5. Lakukan screenshoot Pengaturan IP dan PING pada PC A, PC B dan PC C sebagai berikut :

PC A:

1. Buat Folder dengan Nama IP 193.220.34.34

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 193.220.34.34IP

4. Nama File Screenshoot PING adalah: 193.220.34.34 PING

5. Klik kanan folder 193.220.34.34

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done


PC B:1. Buat Folder dengan Nama IP 193.220.34.39

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 193.220.34.39 IP

4. Nama File Screenshoot PING adalah: 193.220.34.39 PING

5. Klik kanan folder 193.220.34.39

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done


PC C:

1. Buat Folder dengan Nama IP 193.220.34.74

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 193.220.34.74 IP

4. Nama File Screenshoot PING adalah: 193.220.34.74 PING

5. Klik kanan folder 193.220.34.74

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done


6. Lakukan screenshoot Pengaturan Folder pada PC A, PC B dan PC C sebagai berikut :

 PC A:

Windows + R

\\193.220.34.39 [enter]

Dalam Folder Network muncul Subfolder 193.220.34.39

Copy ke Harddisk Drive Di atau E

Windows + R

\\193.220.34.74 [enter]

Dalam Folder Network muncul Subfalder 193.220.34:74

Copy ke Harddisk Drive D: atau E

Dalam Drive D. atau E: terdapat 3 folder yaitu

193.220.34.34

193.220.34.39

193.220.34.74

Screenshoot lagi diberi nama 193.220.34.34 Folder


 PC B:

Windows + R

\\193.220.34.34 [enter]

Dalam Folder Network muncul Subfolder 193.220.34.34

Copy ke Harddisk Drive Di atau E

Windows + R

\\193.220.34.74 [enter]

Dalam Folder Network muncul Subfalder 193.220.34.74

Copy ke Harddisk Drive D: atau E

Dalam Drive D. atau E: terdapat 3 folder yaitu

193.220.34.34

193.220.34.39

193.220.34.74

Screenshoot lagi diberi nama 193.220.34.39 Folder


 PC C:

Windows + R

\\193.220.34.34 [enter]

Dalam Folder Network muncul Subfolder 193.220.34.34

Copy ke Harddisk Drive Di atau E

Windows + R

\\193.220.34.74 [enter]

Dalam Folder Network muncul Subfalder 193.220.34.74

Copy ke Harddisk Drive D: atau E

Dalam Drive D. atau E: terdapat 3 folder yaitu

193.220.34.34

193.220.34.39

193.220.34.74

Screenshoot lagi diberi nama 193.220.34.74 Folder


7. Screenshoot Pengaturan IP, PING dan Pengaturan Folder pada PC A, PC B dan PC C ke PC A sebagai berikut :

PC A:

Windows + R

\\193.220.34.39 [enter]

Dalam Folder Network muncul Subfolder 193.220.34.39Copy file 193.220.34.39Folder ke Folder 192.220.34.34Drive D: atau E

Windows + R

\\193.220.34.74 [enter]

Dalam Folder Network muncul Subfalder 193.220.34.74

Copy file 193.220.34.74 Folder ke Folder 193.220.34.34 Drive D: atau E

 8. Dalam Drive D: atau E. pada folder 193.220.34.34 terdapat 9 file yaitu

193.220.34.34 Folder,
193.220.34.34 IP:
193.220.34.34 PING
193.220.34.39 Folder:
193.220.34.39 IP:
193.220.34.39 PING
193.220.34.74 Folder,
193.220.34.74 IP:
193.220.34.74 PING

 9. Kirim folder 193.220.34.34 ke Jaringan lagi

10. Guru mengcopy kiriman folder 193.220.34.34 ke laptopnya




V. PERTANYAAN
  1. Tuliskan kepanjangan dari LAN, IP dan PING !
  2. Apa yang dimaksud dengan PING 191.110.1.2 !
  3. Apa yang dimaksud dengan Replay from 191.110.1.2 !
  4. Tuliskan kepanjangan dari TTL !
  5. Apa yang dimaksud dengan CMD
  6. Jelaskan langkah langkah untuk menonaktifkan Firewall !.
  7. Jelaskan apa yang dimaksud dengan Firewall !
  8. Jelaskan langkah langkah untuk mengatur IP Address 191.110.1.2 !
  9. Jelaskan langkah langkah untuk sharing sebuah folder yang bernama 191.110.1.2 ke dalam jaringan.
  10. Jelaskan apa yang dimaksud dengan Read/Write pada saat sharing folder
Jawab

1. IP singkatan dari "Internet Protocol"
Ping "singkatan dari Packet Internet Groper"

2. "ping 191.110.1.2", itu berarti Anda mengirimkan paket data ke perangkat dengan alamat IP 191.110.1.2 dan menunggu balasan dari perangkat tersebut untuk memeriksa ketersediaan dan kestabilan koneksi.

3. Replay from 191.110.1.2 bisa merujuk pada pengulangan atau perekaman ulang dari data atau informasi yang berasal dari alamat IP 191.110.1.2. Ini bisa terjadi dalam berbagai konteks, seperti rekaman lalu lintas jaringan atau rekaman percakapan dalam aplikasi komunikasi.

4. "Time To Live"

5. Command prompt atau yang disingkat menjadi CMD adalah fitur yang dapat digunakan untuk mengelola sistem operasi, khususnya bagi pengguna Windows.

6. A. Buka Control Panel dari menu Start.
       B. Pilih "System and Security."
       C. Di bawah "Windows Defender Firewall," pilih "Turn Windows Defender Firewall on or off."
       D. Pilih opsi "Turn off Windows Defender Firewall" untuk profil jaringan yang Anda inginkan (Pribadi atau Publik).
       E. Klik "OK" untuk menyimpan perubahan.

7. Firewall adalah sebuah sistem atau perangkat yang mengizinkan lalu lintas jaringan yang dianggap aman untuk melaluinya dan mencegah lalu lintas jaringan yang tidak aman.

8. A. Buka pengaturan jaringan atau konfigurasi jaringan di perangkat Anda.
       B. Cari opsi untuk mengatur atau mengubah alamat IP.
       C. Pilih opsi untuk mengatur alamat IP secara manual.
        D. Masukkan alamat IP baru, yaitu 191.110.1.2.
        E. Jika diperlukan, masukkan juga subnet mask dan gateway yang sesuai dengan jaringan Anda.
        F. Simpan pengaturan Anda dan pastikan untuk menguji koneksi jaringan setelahnya.

9. A. Buka File Explorer: Buka File Explorer di komputer Anda.
        B. Temukan Folder: Temukan folder "191.110.1.2" di File Explorer.
        C. Klik Kanan: Klik kanan pada folder tersebut.
        D. Pilih "Properties" (Properti): Pilih opsi "Properties" (Properti) dari menu yang muncul.
       E. Pilih Tab "Sharing" (Berbagi): Di jendela properti, pilih tab "Sharing" (Berbagi).
       F. Klik "Share" (Bagikan): Klik pada tombol "Share" (Bagikan).
      G. Pilih Pengguna atau Grup: Pilih pengguna atau grup yang akan diberikan akses ke folder tersebut.
      H. Atur Izin: Atur izin yang sesuai untuk pengguna atau grup yang telah dipilih.
      i. Klik "Share" (Bagikan): Setelah mengatur izin, klik "Share" (Bagikan) lagi.
    J. Klik "Done" (Selesai): Klik "Done" (Selesai) atau "Close" (Tutup) untuk menyelesaikan proses berbagi folder.

10. "Read/write" pada saat sharing folder mengacu pada izin atau hak akses yang diberikan kepada pengguna untuk membaca dan menulis file dalam folder tersebut.
