2024.141.152 Jaringan LAN dengan Hub menggunakan Topologi Star

JOB SHEET
SMK TUNAS HARAPAN PATI

Program Keahlian	Mata Pelajaran	Kode Mata Pelajaran
Teknik Jaringan Komputer dan Telekomunikasi (TJKT)	Komputer dan Jaringan Dasar (KJD)	10.01/KJD/2324
Tingkat / Kelas	Mata Pelajaran	Waktu
X TJKT 1	Menginstal Local Area Network (LAN)	6 x 45 Menit
	Materi Pokok	Tanggal Praktikum
	Menginstal Jaringan LAN dengan Hub menggunakan Topologi Star	April 2024
	Nama Siswa	Score
	141. Kustiyadi 152. Naila Muthmainnah

I. TUJUAN

1. Siswa mengenal Sistem Jaringan
2. Siswa mengenal Sistem Jaringan LAN dengan menggunakan Hub
3. Siswa mampu menginstal Sistem Jaringan LAN dengan 3 PC Client
4. Siswa mampu Sharing file dan folder dalam Jaringan LAN dengan menggunakan 3 PC.

II. ALAT DAN BAHAN

1. LCD Proyektor
2. PC atau Laptop yang telah terinstal Windows 10
3. Panduan Menginstal Jaringan LAN
• https://komunitassoftware.blogspot.com/2022/11/cara-membuat-jaringan-lan.html
• https://komunitassoftware.blogspot.com/2019/10/cara-sharing-file-antar-komputer.html

III. KESELAMATAN KERJA

1. Menghidupkan PC atau Laptop sesuai dengan aturan yang telah ditetapkan
2. Mengatur PC, Hub dan kabel power serapi mungkin
3. Menggunakan kacamata pelindung radiasi
4. Menggunakan screen monitor untuk keamanan data
5. Membackup data data penting ke memori eksternal
6. Mematikan komputer sesuai dengan aturan yang telah ditetapkan

IV. LANGKAH KERJA

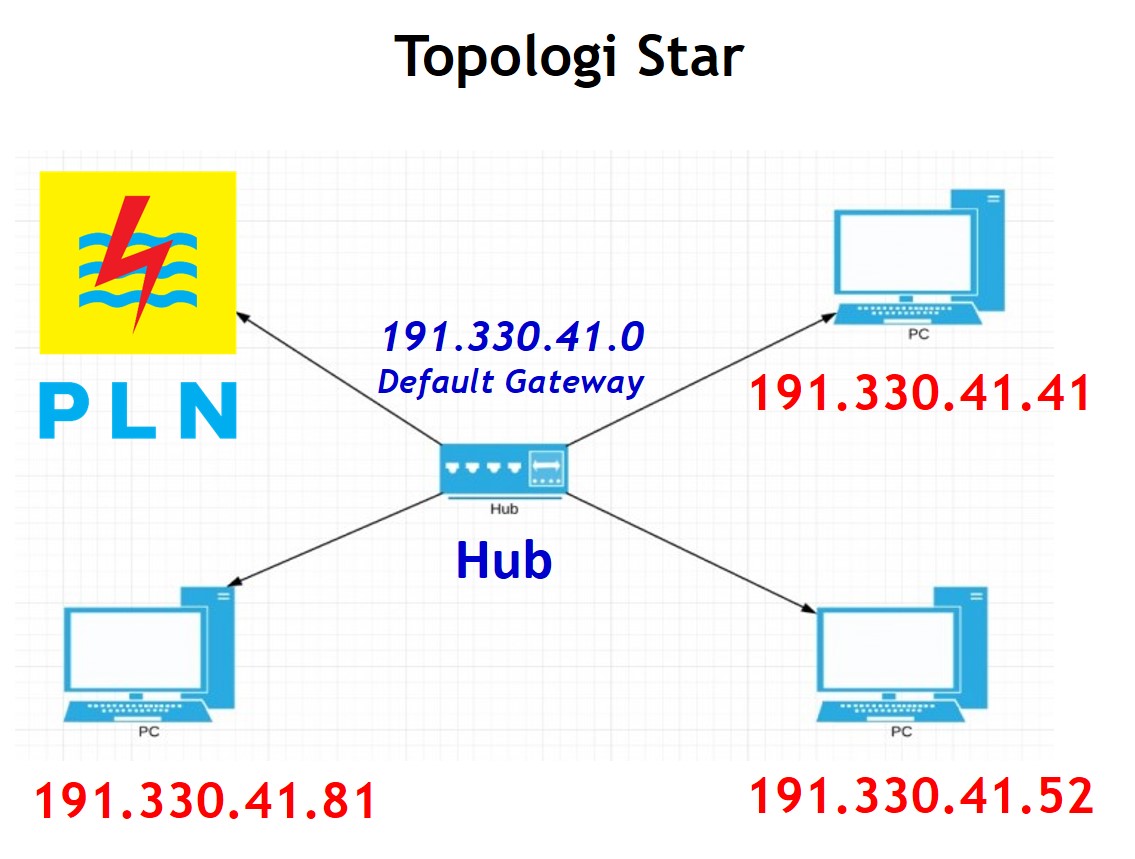

1. Sambungkan masing masing PC (PC A, PC B dan PC C) dan Kabel Power ke dalam Hub

2. Klik Win + R dan Ketik Control Panel akan muncul menu berikut ini

 3. Non Aktifkan Windows Defender Firewall, Tentukan IP Address dan Check jaringan menggunakan PING

a.  Non Aktifkan Windows Defender Firewall

     Win + R

Klik Control Panel

Klik System And Security

Klik Windows Defender Firewall

Klik Turn Windows Defender Firewall on or off

 b. Tentukan IP Address

     Win + R

Klik Control Panel

Network And Internet

Network And Center Sharing

Change adapter settings

Ethernet

Properties

Internet Protocol version 4 TCP/IP v 4

c. Check jaringan menggunakan PING

    Win + R

CMD

ping 191.330.41.41

CMD

ping 191.330.41.52

 CMD

ping 191.330.41.81

d. Pengaturan Change advanced Sharing settings untuk Pengaturan Sharing file

Win + R

Klik Control Panel

Network And Internet

Network And Center Sharing

Change advanced Sharing settings

Ethernet

Properties

Private

Public

All Networks

4. Pada menu Change Advanced Sharing Settings lakukan pengaturan sebagai berikut :

5. Lakukan Screenshoot Pengaturan IP dan PING pada PC A, PC B dan PC C sebagai berikut :

a, Pengaturan pada PC A:

1. Buat Folder dengan Nama IP 191.330.41.41

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 191.330.41.41 IP

4. Nama File Screenshoot PING adalah: 191.330.41.41 PING

5. Klik kanan folder 191.330.41.41

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done

b.  Pengaturan pada PC B:

1. Buat Folder dengan Nama IP 191.330.41.52

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 191.330.41.52 IP

4. Nama File Screenshoot PING adalah: 191.330.41.52 PING

5. Klik kanan folder 191.330.41.52

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done

c.  Pengaturan pada PC B:

1. Buat Folder dengan Nama IP 191.330.41.81

2. Hasil Screen Shoot IP dan PING masukkan ke dalam folder di atas

3. Nama File Screenshoot IP adalah 191.330.41.81 IP

4. Nama File Screenshoot PING adalah: 191.330.41.81 PING

5. Klik kanan folder 191.330.41.81

Properties.

Tab Sharing

Share

Dropdown > Everyone

Aktifkan opsi Read/Write

Share

Done

6. Lakukan Screenshoot Pengaturan Folder pada PC A, PC B dan PC C sebagai berikut :

 PC A:

Windows + R (mengcopy folder dari PC B)

\\191.330.41.52 [enter]

Dalam Folder Network muncul Subfolder 191.330.41.52

Copy ke Harddisk Drive Di atau E pada PC A

Windows + R (mengcopy folder dari PC C)

\\191.330.41.81 [enter]

Dalam Folder Network muncul Subfalder \\191.330.41.81

Copy ke Harddisk Drive D: atau E pada PC A

Dalam Drive D. atau E: pada PC A terdapat 3 folder yaitu

191.330.41.41

191.330.41.52

191.330.41.81

Screenshoot lagi diberi nama 191.330.41.41 Folder

 PC B:

Windows + R  (mengcopy folder dari PC A)

\\191.330.41.41 [enter]

Dalam Folder Network muncul Subfolder 191.330.41.41

Copy ke Harddisk Drive Di atau E pada PC B

Windows + R (mengcopy folder dari PC C)

\\191.330.41.81 [enter]

Dalam Folder Network muncul Subfalder 191.330.41.81

Copy ke Harddisk Drive Di atau E pada PC B

Dalam Drive D. atau E: terdapat 3 folder yaitu

191.330.41.41

191.330.41.52

191.330.41.81

Screenshoot lagi diberi nama 191.330.41.52 Folder

 PC C:

Windows + R  (mengcopy folder dari PC A)

\\191.330.41.41 [enter]

Dalam Folder Network muncul Subfolder 191.330.41.41

Copy ke Harddisk Drive Di atau E pada PC C

Windows + R (mengcopy folder dari PC B)

\\191.330.41.52 [enter]

Dalam Folder Network muncul Subfalder 191.330.41.52

Copy ke Harddisk Drive Di atau E pada PC C

Dalam Drive D. atau E: terdapat 3 folder yaitu

191.330.41.41

191.330.41.52

191.330.41.81

Screenshoot lagi diberi nama 191.330.41.81 Folder

7. Screenshoot Pengaturan IP, PING dan Pengaturan Folder pada PC A, PC B dan PC C ke PC A sebagai berikut :

PC A:

Windows + R (mengcopy folder dari PC B)

\\191.330.41.52 [enter]

Dalam Folder Network muncul Subfolder 191.330.41.52

Copy file 191.330.41.52 Folder

ke Folder 191.330.41.41  Drive D: atau E pada PC A

Windows + R (mengcopy folder dari PC C)

\\191.330.41.81 [enter]

Dalam Folder Network muncul Subfolder 191.330.41.81

Copy file 191.330.41.81 Folder

ke Folder 191.330.41.41  Drive D: atau E pada PC A

 8. Dalam Drive D: atau E pada PC A. pada folder 191.330.41.41 terdapat 9 file yaitu

191.330.41.41 Folder,

191.330.41.41 IP:

191.330.41.41 PING

191.330.41.52 Folder:

191.330.41.52  IP:

191.330.41.52  PING

191.330.41.81 Folder,

191.330.41.81 IP:

191.330.41.81 PING

 9. Kirim folder 191.330.41.41 ke Jaringan lagi

10. Guru mengcopy kiriman folder 191.330.41.41 ke laptopnya

V. PERTANYAAN

1. Tuliskan kepanjangan dari LAN, IP dan PING !
2. Apa yang dimaksud dengan PING 191.330.41.52 !
3. Apa yang dimaksud dengan Replay from 191.330.41.52 !
4. Tuliskan kepanjangan dari TTL !
5. Apa yang dimaksud dengan CMD
6. Jelaskan langkah langkah untuk menonaktifkan Firewall !.
7. Jelaskan apa yang dimaksud dengan Firewall !
8. Jelaskan langkah langkah untuk mengatur IP Address 191.110.1.2 !
9. Jelaskan langkah langkah untuk sharing sebuah folder yang bernama 191.110.1.2 ke dalam jaringan.
10. Jelaskan apa yang dimaksud dengan Read/Write pada saat sharing folder

VI. JAWABAN PERTANYAAN
